武黃高速改擴建項目弱電系統集成案例

——武昌魚服務區（原蒲團服務區）、汀祖收費站、匝道收費站網絡搭建、綜合布線及機房建設

一、項目背景

武黃高速（滬渝高速武漢至黃石段）于1991年通車，是湖北首條高速公路。歷經30余年運營，日均車流量從通車時的3781輛飆升至8.4萬臺次，節假日峰值突破12萬臺次，遠超原雙向四車道2.5萬臺次的設計上限。

2023年12月，武黃高速啟動“四改八”改擴建工程，總投資69.09億元，主線全長37.4公里，歷經594天匠心打造后于2026年2月3日正式通車。改擴建后設計時速提升至120公里，日均通行能力躍升至10萬輛以上。

在此次改擴建中，我們作為專業的弱電系統集成服務商，承接了該項目中武昌魚服務區（原蒲團服務區）、汀祖收費站、匝道收費站的網絡搭建、綜合布線及機房建設弱電系統工程，為這條高速的智慧化運營提供可靠的通信底座。

項目涉及站點一覽：

二、武黃高速智慧化改造概況

2.1 智慧高速技術體系

武黃高速改擴建項目以 “五大示范工程” 為目標入選智慧建造先導應用試點，核心搭載光柵陣列傳感光纜，為路面鋪設“感知神經”，構建起“觸覺+視覺+聽覺”全域感知網絡。該技術不受雨霧、光照等環境影響，可全天候精準識別車輛擁堵、違停等異常，同步監測路面裂縫與橋梁結構健康。

2.2 智慧化配套設施

智慧收費站：融合地方文化元素與智慧服務系統，配備ETC、自助繳費及智慧云艙系統

多功能服務區：集光伏發電、智慧充電、公眾WiFi、環境監控于一體

智能能源站：集“油、氫、電、光、儲、充”于一體的現代化智慧能源站

上述智慧化功能的實現，均依賴于我們承建的弱電基礎設施支撐。

三、客戶需求與挑戰

3.1 服務區的特殊需求

武昌魚服務區作為以魚命名的高速主題服務區，是“可停留、可體驗、可消費”的微型目的地，對弱電系統提出更高要求：

公眾WiFi全覆蓋：滿足司乘人員上網需求，需實現服務區室內外無縫漫游

智慧停車引導：停車位狀態實時采集與發布

智慧能源管理：光伏電站、充電樁的遠程監控與數據采集

環境智能監控：溫濕度、照度等環境參數自動調控

文化展示系統：全息投影、智慧屏等多媒體設備網絡支撐

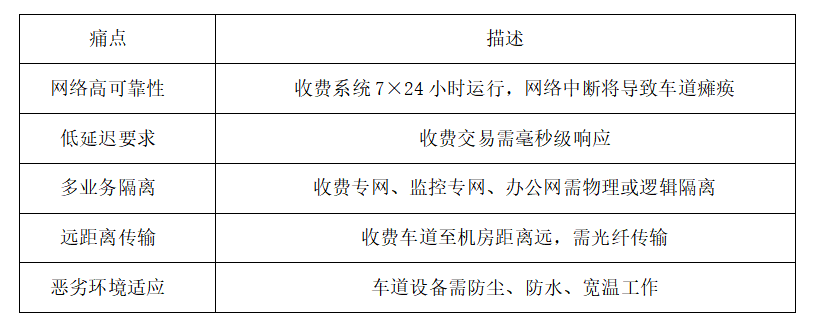

3.2 收費站的核心痛點

3.3 智聯網關與數據匯聚需求

根據武黃機電項目采購內容，需建設服務區信息化-機房工程子系統，包括機柜安裝、網絡設備部署等。同時需部署服務區公眾WiFi設備，實現服務區全域無線覆蓋。

四、解決方案

4.1 服務區弱電系統集成

4.1.1 服務區綜合布線

武昌魚服務區占地156畝，南北兩區分別建設。我們?yōu)槠洳渴鹆烁采w全區的綜合布線系統

布線架構：

室外骨干網：南北區之間采用鎧裝單模光纜連接，滿足跨區高速數據傳輸

室內布線：主大廳、餐廳、博物館、辦公區采用六類非屏蔽雙絞線

室外區域：停車場、充電區、能源站采用工業級防護布線

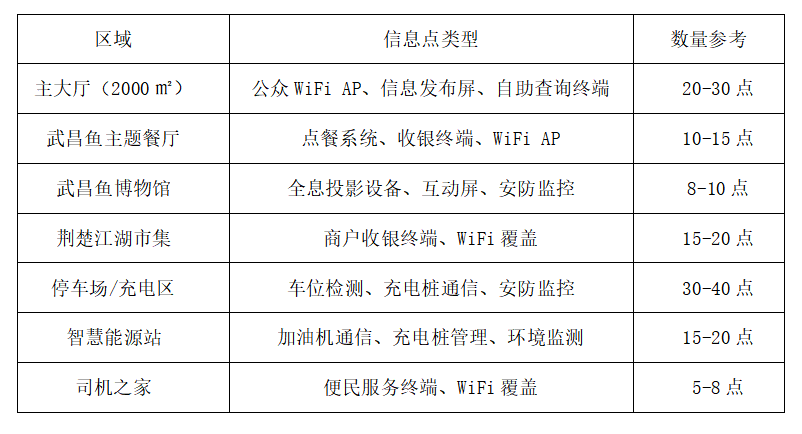

布點點位分布：

4.1.2 服務區機房建設

武昌魚服務區配套建設服務區信息化機房，包含機房工程子系統

機房基礎設施：

供配電系統：雙路市電輸入+UPS不間斷電源

環境控制：精密空調、溫濕度監測

機柜系統：服務器機柜、網絡機柜、配線機柜

消防安全：氣體滅火系統

4.1.3 服務區公眾WiFi系統

作為武黃機電項目的重要組成部分，我們?yōu)槲洳~服務區部署了公眾WiFi全覆蓋系統

覆蓋范圍：北區服務樓、南區服務樓、停車場區域、室外休閑區

技術方案：

采用企業級無線AP，支持高并發接入

AC控制器統一管理，實現無縫漫游

支持微信認證、短信認證等多方式接入

帶寬保障：優先保障收費、監控等業務帶寬

4.1.4 智慧能源站網絡配套

武昌魚服務區能源站集“油、氫、電、光、儲、充”于一體，我們配套建設了

加油區網絡：

36把加油槍的數據采集與聯網

支持92#、95#、98#汽油及0#柴油的銷售數據實時上傳

充電樁網絡：

48個充電車位（含8個600kW超充槍）的通信接入

充電狀態、電量數據的實時采集與遠程監控

光伏儲能系統網絡：

屋頂及車棚光伏電站（年發電76萬度）的數據采集

接入湖北省“數字交通”智能微電網系統

氫能補給系統網絡：

800kg儲氫能力的監控數據采集

加注過程實時監控

4.2 收費站網絡搭建

4.2.1 網絡架構設計

采用三層雙冗余網絡架構：

省級收費中心

   ↑

骨干網絡

↑

站級核心交換機（雙機熱備）

  ↓

匯聚交換機

  ↓收費車道↓監控設備

物理隔離：收費專網與辦公網獨立鏈路

冗余設計：核心交換機雙機熱備，關鍵鏈路環網保護

分層架構：便于擴展管理

4.2.2 設備部署

4.3 收費站綜合布線

布線架構
